Calage à l'endroit
rss Cet article est disponible en format standard RSS pour publication sur votre site web :
http://www.ascaravelle.com/data/fr-articles.xml

La cara est retournée, enfin. Comment placer la serre des bancs bien horizontale ?

On peut reprendre des cotes qu’on aura pris le soin de tracer quand la cara était à l’envers. Mais pour faire les vérifications, il est possible de placer le bateau dans ses lignes, comme si il flottait.

Je décris une technique employée par les chantiers depuis fort longtemps, c’est la technique des niveaux à eau.
Merci à JL Yvin pour cette idée.

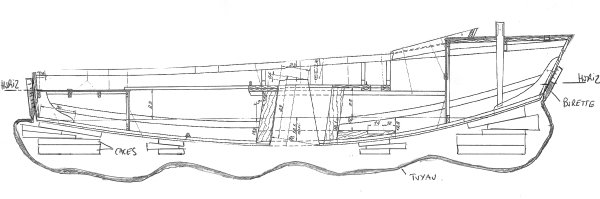

3500 _plan_niveau_eau.jpg




Ca revient à créer un « pseudo plan d’eau transportable ».D’après les mesures sur le plan, j’ai tracé, sur le tableau et la marotte, un trait horizontal correspondant de chaque coté à une ligne parallèle à la ligne de flottaison.

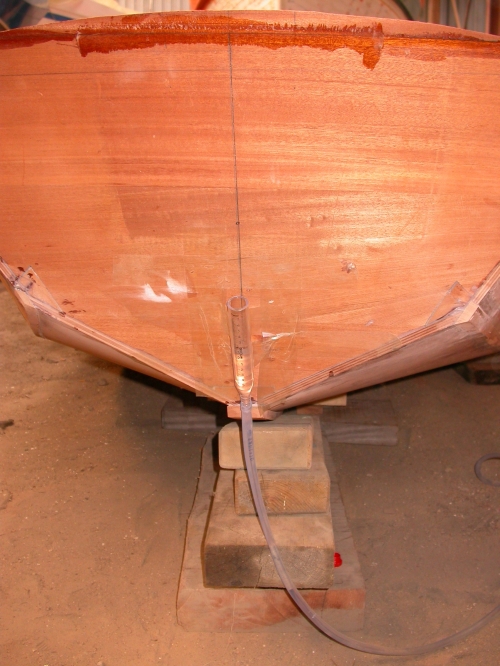

J’ai fixé de chaque coté une burette reliée à l’autre par un tuyau rempli d’eau.
En jouant sur l’assiette de la cara avec les cales, on arrive à placer les niveaux d’eau de chaque coté à la même distance du trait de référence.

On rajoute ou on enlève de l’eau pour que les différences entre les niveaux et le zéro soient égales en valeur absolue. Ensuite on releve ou on abaisse une extrémité pour que les 2 niveaux coincident avec le zéro.












J’ai utilisé des niveaux Stanley gravés au mm et du tuyau transparent au mètre, mais on peut aussi utiliser du tuyau de jardin relié à des petites bouteilles en plastique dont on aura découpé le fond.

Pour le calage transversal où la distance et donc les erreurs sont plus faibles, j’ai utilisé un niveau à bulle.
