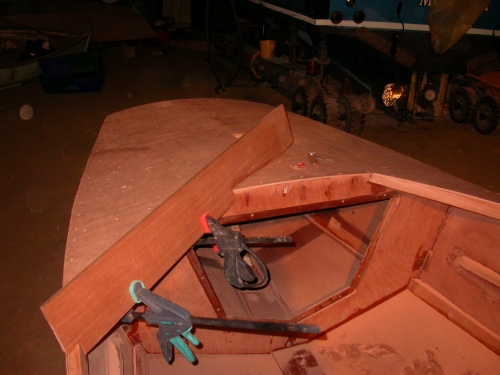

La confection des brise-lame est assez fastidieuse compte-tenu du décrochage au niveau du bord supérieur de la cloison C1. En raison des angles des diverses pièces, tomber juste demande du doigté. Il est également délicat de positionner le support du brise-lame avec le même angle à tribord et babord.

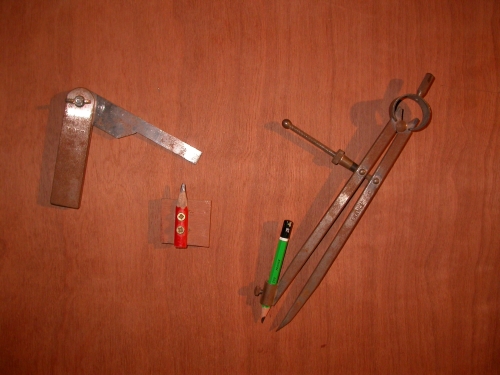

J’en profite ici pour montrer 3 outils qui m’ont rendu bien des services : le rapporteur d’angle, le crayon fixé à une petite platine et le compas.

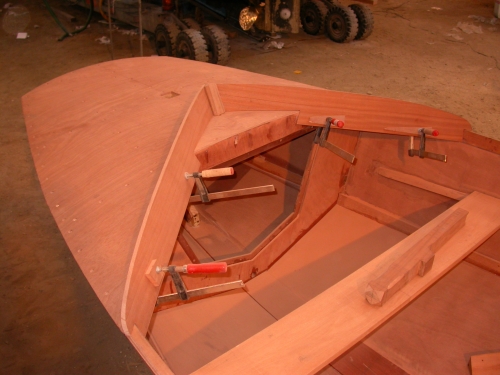

Après quelques efforts on arrive à çà. On aurait aussi très bien pu faire les brise-lames dans du cp de 9 mm, mais il faut que le chant du cp soit bien net.
.










Mais là où c’est difficile, c’est au point de jonction entre les 2 pièces au centre. On voit la différence d’inclinaison et de position antéropostérieure des 2 pièces au niveau du point de jonction.

J'étais un peu trop pressé d'avancer, et c'est là qu'on fait des bêtises.

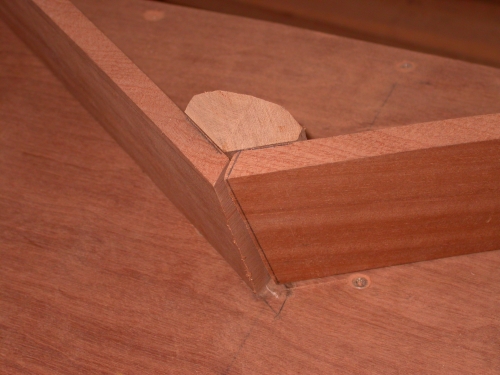

La pièce de raccordement dans l'angle antérieur sera fixée avec 2 vis de chaque côté. Elles permettront de forcer légèrement l’assemblage.

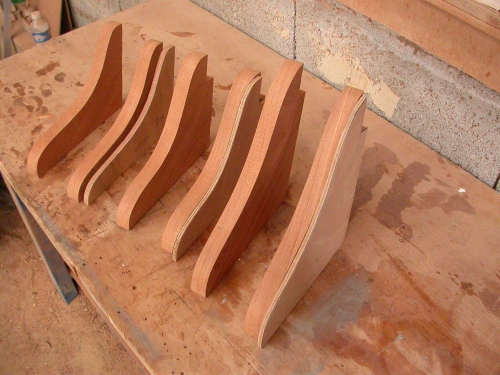

Les courbes sont des éléments importants de rigidité de la coque. je les ai faites en sapelli. Sur cette photo, on voit de droite à gauche : les courbes du banc de mât, celles du banc de nage et celles qui sont dans les angles postérieurs de la coque..

Par rapport aux plans originaux de Herbulot, Stéphan a agrandi les courbes des bancs pour qu’elles prennent le liston au lieu de s’arrêter juste dessous. Il n’y a plus également qu’une courbe de chaque coté au niveau du banc de mât (mais plus grande). Cela permet par ailleurs d’éviter à l’eau de stagner.

Sur la photo, on voit le sens du fil du bois, qui est dans le plus grand axe de la pièce. Cela permet une bonne résistance. On voit aussi les gabarits en cp qui ont permis de les découper.

J'ai ensuite vissé les courbes à travers le bordé (de l'extérieur vers l'intérieur).
