Confection des gabarits
rss Cet article est disponible en format standard RSS pour publication sur votre site web :
http://www.ascaravelle.com/data/fr-articles.xml

Mes gabarits sont démontables et réutilisables. De ce fait ils sont faciles à enlever par en dessous une fois la coque terminée.

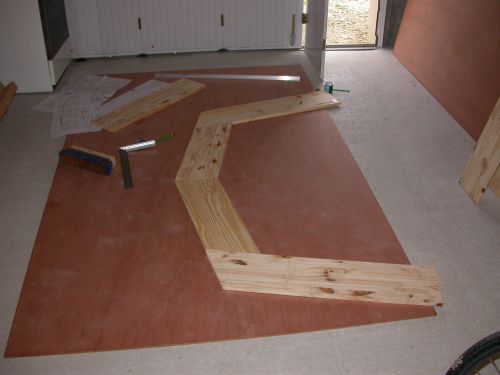

Temps fastidieux et nécessaire : confectionner les gabarits. J’ai utilisé des planches pour étagères de 20 cm de large et 16 mm d’épaisseur. Assemblage avec 2 couches vissées entre elles. J’ai repris le principe de ceux de « rien sans peine » qui m’ont été prêtés.


Dans cette cara, il y a 4 gabarits ou cloisons. Ca fait d’avant en arrière : Marotte-cloisonC1-gabarit G2-gabarit G3-cloisonC4-Tableau.



Les cloisons restent, les gabarits sont démontés au démoulage.


Sur la cara Herbulot, il y a des caissons entre la marotte et C1, et entre le tableau et C4, ce qui est différent sur les Stéphan.


Mais si on remplace les cloisons par des gabarits, on peut supprimer le coffre arrère et raccourcir les coffre avant.

Les Herbulot ont des lignes de carène plus tendues.

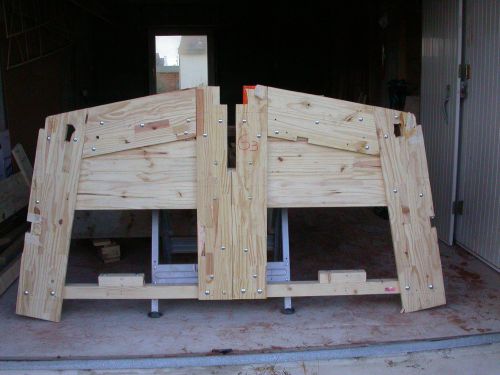

Ca fait beaucoup de boulons. Heureusement, il y a la visseuse électrique !

On voit l’encoche de l’arrière du puits de dérive
.

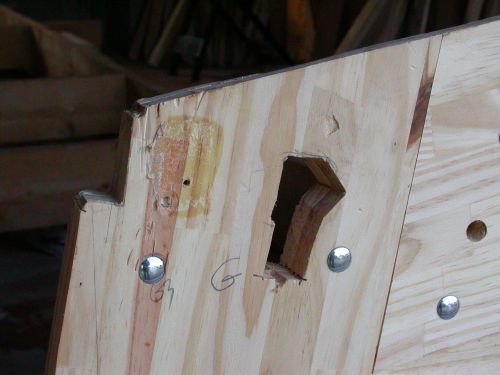

Détail de l’angle de G3 après démoulage.
Le gros trou au milieu de la photo sert a passer le serre-joint.

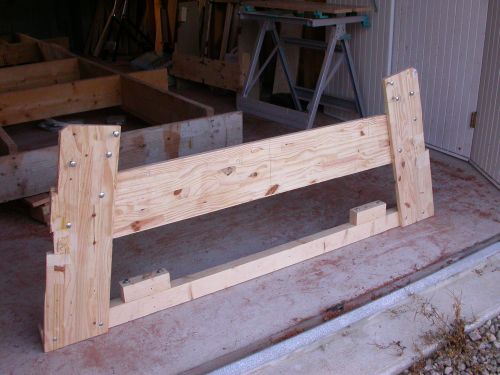

Support de C4.
Il faut soit faire C4 comme C1 et couper le CP après démoulage ; ou confectionner un support, ce qui oblige à faire des trous dans le CP qu’on bouchera ensuite.
